本文是基于Openstack Queens版本,且采用Linuxbridge充当虚拟交换机,描述如何部署Neutron中的DHCP Agent、L3 Agent高可用特性。
本文涉及的实验都以Ubuntu16.04环境为准。
1 L3 Agent HA
1.1 VRRP
vrrp的相关知识这里不详细展开描述,具体参考如下的资料:
https://www.cnblogs.com/sammyliu/p/4692081.html
https://docs.openstack.org/neutron/rocky/admin/config-dvr-ha-snat.html
https://docs.openstack.org/neutron/rocky/admin/deploy-lb-ha-vrrp.html#deploy-lb-ha-vrrp
1.1.1 配置
1.1.1.1 控制节点
1 2 3 4 5 |
修改配置文件:/etc/neutron/neutron.conf [DEFAULT] l3_ha = True l3_ha_net_cidr = 169.254.192.0/18 (HA网络) max_l3_agents_per_router = 2 (一个路由器关联的L3 Agent数量) |
对于一个路由器关联多个L3 Agent时,当创建一个路由器时,需要由调度器分配合适的L3 Agent和这个路由器关联。调度的算法有两个,如下:
默认调度算法为LeastRoutersScheduler。配置(也在neutron.conf)如下图所示:
总之:一个路由器可以关联多个L3 Agent。而一个L3 Agent可以包含多个路由器。
重启下面的服务:
1 |
service neutron-server restart |
1.1.1.2 网络节点1
该网络节点为之前就已经安装部署好的。
首先在配置文件:/etc/neutron/plugins/ml2/linuxbridge_agent.ini将l2_population禁用掉。因为它与L3 Agent HA机制不兼容 (可参考链接: https://docs.openstack.org/neutron/queens/admin/deploy-lb-ha-vrrp.html#deploy-lb-ha-vrrp)。
其他的配置与原有的一样,无需改动。
重启服务:
1 |
service neutron-l3-agent restart |
1.1.1.3 网络节点2
新增的网络节点。存在管理网网卡、数据网网卡、外部网网卡。
需要安装如下的服务:
layer-2 agent, layer-3 agent。
1 |
修改配置文件:/etc/neutron/neutron.conf |
需要修改如下的配置项,具体配置值参考网络节点1
1 2 3 4 5 6 7 |
修改配置:/etc/neutron/plugins/ml2/linuxbridge_agent.ini 具体配置项参考:网络节点1 修改配置:/etc/neutron/l3_agent.ini 具体配置参考:网络节点1 重启如下的服务: service neutron-linuxbridge-agent restart service neutron-l3-agent restart |
1.1.1.4 计算节点
无需变化,保持原有的配置。
1.1.1.5 额外配置
修改配置文件(两个网络节点都需要改):/etc/neutron/l3_agent.ini
在该配置文件中提供了这个配置项:ha_vrrp_health_check_interval = xxx (单位s)
这个配置项的作用是:开启keepalived对外部网络的默认网关执行健康检查。如发现无法ping通外部网络的默认网关时,则将master router切换到另外一个l3 agent上。例如:master router绑定了外部网络:192.168.x.0/22,默认网关为: 192.168.x.254.当ping 192.168.x.254失败时则会发生路由主备切换,master router将不再是主路由器,其他的standby router将切换为master router。
配置完后,需要重启如下的服务:
1 |
service neutron-l3-agent restart |
1.1.2 实验
如上图所示,有两个节点,都部署了L3 Agent。其中主路由器在node1节点上,从路由器在node2节点上。
我们可以看到两个节点上都有route namespace,如下:
首先我们先来看下主路由器的namespace接口信息:
对应的路由表信息:

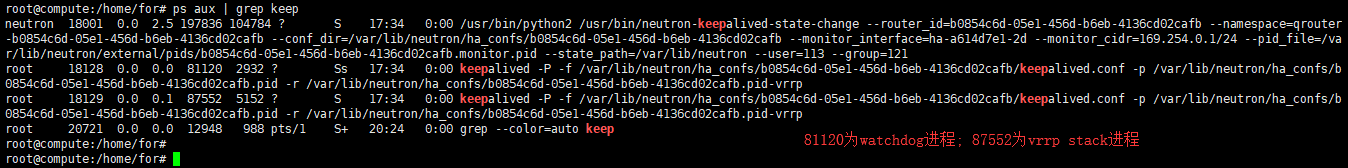

Keepalived进程信息:
进到keepalived配置文件所在的目录下,可以看到有如下几个文件:
其中state文件记录了当前的路由器是主还是从。
下图是keepalived的配置信息:
ha_check_script_1.sh的内容如下:
我们再来看下从路由器上的接口信息:
只有一个ha-xxx接口有IP地址,其他接口都没有关联任何的IP地址。只有当这个从路由器升为主路由器时才会关联IP地址。
只有一条路由表:
进到配置文件所在的目录,如下:
查看state文件得知该路由器是从路由器。
下图是keepalived的配置文件内容,如下:
由此可见,配置内容和主路由器上的配置内容是相同的。
ha_check_script_1.sh脚本内容如下:
现在在主路由器上将ha-xxx端口down掉来模拟主路由器故障,如下图所示:
从上图可知,主路由器已经不是主了。接口关联的IP地址全部都删除了。重新再把接口up起来后,也不会发生抢占:
我们再看下之前的从,如下图所示,可以看见接口都关联上了IP地址:
这两个接口不能手工删除,只有将整个路由器删除后,这些接口会自动删除。同时HA网络和子网也会自动删除。
同一个租户下,无论创建多少个路由器,HA网络都只会创建一个,如下:
路由器创建了两个:
在节点2上看路由命名空间,有两个路由器的接口信息如下:
在节点1上查看两个路由器的命名空间接口信息如下:
只有删除了route1和route2后才会自动删除HA网络和子网及其端口。
2 DHCP Agent HA
2.1 配置
2.1.1 新节点
在新的节点上安装dhcp agent,例如这次在计算节点上安装dhcp agent,执行如下:
1 2 3 4 5 6 |
apt-get install neutron-dhcp-agent 修改配置文件: /etc/neutron/dhcp_agent.ini [DEFAULT] interface_driver = linuxbridge dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq enable_isolated_metadata = true |
然后重启如下的服务:
1 |
service neutron-dhcp-agent restart |
2.1.2 控制节点
1 2 3 |
修改配置文件:/etc/neutron/neutron.conf [DEFAULT] dhcp_agents_per_network = 2 (每个网络会关联两个DHCP Agent) |
然后重启如下的服务:
1 |
service neutron-server restart |
2.1.3 网络节点
保持不变。
2.1.4 计算节点
保持不变。
2.1.5 配置后结果
从上图可以看到,在计算节点也增加了一个dhcp agent。
2.2 实验
对于上图中所提及的”vm最终只选择其中一个dhcp server”,是由于DHCP协议的天然支持。在同一个局域网内,可以同时存在多个DHCP服务器供局域网内的主机动态获取IP地址等信息,最先返回响应给vm的DHCP服务器将会被选中。
先来创建一个租户网络:
查看该网络net1关联了哪些DHCP Agent,如下图所示:
可以看到创建的网络关联到了2个DHCP Agent(和我们配置的数量是一致的)。
查看某个DHCP Agent包含了哪些网络,如下图所示:
Show详细的dhcp agent信息:

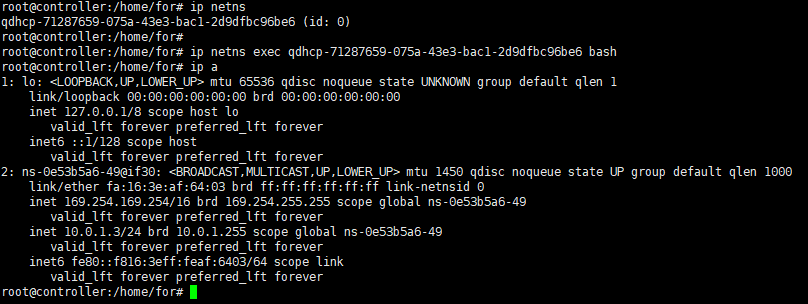

查看dhcp namespace信息如下:
可以看到,两个节点上的dhcp namespace中分配的接口IP地址,MAC地址都是不同的。
我们再来看下两个节点接收到的dhcp报文信息,如下:
上图是在控制节点上接收的dhcp报文信息,有完整的交互过程。
上图为在计算节点接收到的dhcp报文信息,可以看出vm都向这两个dhcp server发送了dhcp广播请求报文,并且两个dhcp server都给VM回应了Offer报文。但是vm最终选择了在控制节点上的dhcp server分配的IP地址。
手动添加dhcp agent到某个网络的方法如下:
手动将dhcp agent移出某个网络的方法如下:
禁用dhcp agent的方法如下:
禁用dhcp agent之后,之前分配的资源依然保留着,因此需要删除dhcp agent才能释放资源,如下所示:
重启dhcp agent进程后,又会重新出现。
首先在控制节点上禁用dhcp agent,如下所示:
这个时候在vm再重新发起dhcp请求,看看在哪个dhcp agent会处理。如下图所示,计算节点上的dhcp server完成了整个dhcp的流程:
进入到dnsmasq进程的配置文件,两个节点的配置信息都是一样的:
3 结论
从上述的内容描述来看,开源自带的l3 agent ha和dhcp agent ha方案功能上是正常的。但该方案用于生产环境中是否存在稳定性、性能等问题仍需后续进一步考证。其次文中所述的HA方案与L2 Population机制存在冲突,具体冲突的原因还未知,实验过程中也未出现冲突的问题,因此该问题有待后续分析验证。
对于上述这两个问题,如果有朋友已经分析验证过,还望您能够分享下心得体会,非常感谢!
